vyrobené na mieru AMP4 Gaston s malým piestovým pneumatickým motorom

Anhui Gaston Precision Machinery Co, Ltd. Domov / Produkt / Séria pneumatických motorov / Piestový pneumatický motor / AMP4 Gaston s malým piestovým pneumatickým motorom
  • AMP4 Gaston s malým piestovým pneumatickým motorom
  • AMP4 Gaston s malým piestovým pneumatickým motorom
  • AMP4 Gaston s malým piestovým pneumatickým motorom
  • AMP4 Gaston s malým piestovým pneumatickým motorom

AMP4 Gaston s malým piestovým pneumatickým motorom

Parametre produktu AMP4:
Výkon: 0,24KW, konská sila: 0,33HP, krútiaci moment: 3,5N.m, otáčky naprázdno: 1400RPM, spotreba plynu: 310L/min, hmotnosť: 3,1-4,6KG (rôzne spôsoby inštalácie, rôzne hmotnosti), k dispozícii sú štyri spôsoby inštalácie: základná, vertikálny, horizontálny, prírubový, voliteľný ručný ovládací ventil, brzda, reduktor, ovládač.

Štandardné vlastnosti:
Pri použití stlačeného vzduchu ako zdroja energie pre bezpečnosť a ochranu proti výbuchu má výrobok certifikát proti výbuchu a spĺňa národné bezpečnostné normy. Vysoký krútiaci moment, nízka spotreba plynu, nebude horieť v dôsledku preťaženia, plynulé nastavenie rýchlosti, štart, nastavenie, zastavenie prepnutím ovládacieho ventilu, môže okamžite zmeniť smer. Motor je navrhnutý tak, aby bol uzavretý ako celok a môže byť použitý v prašnom, vlhkom a drsnom prostredí. Široko používaný v chemickom priemysle, polovodičoch, kryštáloch, petrochémii, biochemickej technológii, továrňach na farby, automatizovaných strojoch a iných priemyselných odvetviach.

Pracovné prostredie:
Kvapalina: stlačený vzduch
Pri použití tlaku: 5 kg/cm 2 (70 psi)
Maximálny pracovný tlak: 6 kg/cm 2 (85 psi)
Teplota okolia: -10°C~ 70°C (možno použiť len v nemrznúcom stave)
Mazací olej: IS0VG32 alebo podobný. (Je potrebné pridať olej s olejovou hmlou, 2~3 kvapky za minútu).
Nepretržité používanie: Áno (nemôže bežať nepretržite bez zaťaženia).
Odporúčaná rýchlosť: (0,3~1) x maximálna výstupná rýchlosť.

  • Podrobné parametre

Model Prevodový pomer Maximálny výkon Krútiaci moment zastavenia Hmotnosť (KG)
Sila Krútiaci moment Hodnotená rýchlosť Spotreba vzduchu Základné Vertikálne Horizontálne
HP KW N.m Ibf. ft R.P. Mmin L/min CFM N.m Ibf. ft KG KG KG
AMP4 0.33 0.24 3.5 2.6 900 310 10.9 4.7 3.5 3.1 3.3 4.6
G1/3 9.5 7 300 13.5 10 " 9.7 9.9
G1/5 16.2 12 180 22.3 16.5
G1/10 32.4 23.9 90 44.5 32.8
G1/15 47.5 35.1 60 70.9 52.3 "

12.3

8.9

12.5

9.6

G1/20 63.7 47 45 94.6 69.8
G1/30 94.8 70 30 144.1 106.3
G1/40 125 92.3 22.5 186.8 137.9
G1/50 156.7 115.6 18 239.5 176.8
G1/60 185.9 137.2 15 280.7 207.2
G1/80 264.6 195.3 11.2 402.6 297.1

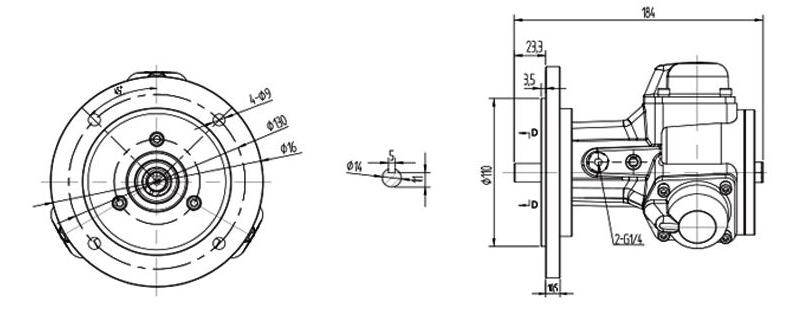

Schematický pôdorys:

AMP4-T (základný typ) AMP4-F (vertikálne)
AMP4-L (horizontálne) AMP4-IEC (typ príruby)

Schéma rozdelenia produktu:

NIE Meno Množstvo NIE Meno Množstvo NIE Meno Množstvo
1 Bývanie 1 12 Tesnenie tela 2 23 Odvzdušňovacia skrutka 1
2 Distribučný ventil 1 13 Tesnenie 3 24 Kryt motora 1
3 Koncové ložisko pohonu 1 14 Nájdite tesnenie 2 25 Skrutka kľukového hriadeľa 1
4 Vreteno 1 15 Valčekové ložisko 2 26 Tracheálna zátka 1
5 Polovičná pečať 1 16 Skrutka s nástrčnou hlavou 12 27 Zástrčka 2
6 Otvorová pružina karty 1 17 Vložka valca 3 28 Tlmič 1
7 Koncové ložisko pohonu 1 18 O-krúžky 3 29 Štvorcová príruba 1
8 Poistný krúžok 1 19 Hlava valca 3 30 Horizontálna doska 1
9 Piest 3 20 O-krúžky 3 31 Okrúhla príruba 1
10 Spojovacia tyč 3 21 Pružinová podložka 12
11 Zastavovací špendlík 3 22 O-krúžky 1
