vyrobené na mieru AMP5 Gaston piestový pneumatický motor

Anhui Gaston Precision Machinery Co, Ltd. Domov / Produkt / Séria pneumatických motorov / Piestový pneumatický motor / AMP5 Gaston piestový pneumatický motor
  • AMP5 Gaston piestový pneumatický motor
  • AMP5 Gaston piestový pneumatický motor
  • AMP5 Gaston piestový pneumatický motor
  • AMP5 Gaston piestový pneumatický motor

AMP5 Gaston piestový pneumatický motor

Parametre produktu AMP5:
Výkon: 0,37KW, výkon: 0,5HP, krútiaci moment: 4,7N.m, otáčky naprázdno: 1200RPM, spotreba plynu: 395L/min, hmotnosť: 5,2-5,7KG (rôzne spôsoby inštalácie, rôzne hmotnosti), k dispozícii sú štyri spôsoby inštalácie: základný, vertikálny, horizontálny, prírubový, voliteľný ručný ovládací ventil, brzda, reduktor, ovládač.

Štandardné vlastnosti:
Pri použití stlačeného vzduchu ako zdroja energie pre bezpečnosť a ochranu proti výbuchu má výrobok certifikát proti výbuchu a spĺňa národné bezpečnostné normy. Vysoký krútiaci moment, nízka spotreba plynu, nebude horieť v dôsledku preťaženia, plynulé nastavenie rýchlosti, štart, nastavenie, zastavenie prepnutím ovládacieho ventilu, môže okamžite zmeniť smer. Motor je navrhnutý tak, aby bol uzavretý ako celok a môže byť použitý v prašnom, vlhkom a drsnom prostredí. Široko používaný v chemickom priemysle, polovodičoch, kryštáloch, petrochémii, biochemickej technológii, továrňach na farby, automatizovaných strojoch a iných priemyselných odvetviach.

Pracovné prostredie:
Kvapalina: stlačený vzduch
Pri použití tlaku: 5 kg/cm 2 (70 psi)
Maximálny pracovný tlak: 6 kg/cm 2 (85 psi)
Teplota okolia: -10°C~ 70°C (možno použiť len v nemrznúcom stave)
Mazací olej: IS0VG32 alebo podobný. (Je potrebné pridať olej s olejovou hmlou, 2~3 kvapky za minútu).
Nepretržité používanie: Áno (nemôže bežať nepretržite bez zaťaženia).
Odporúčaná rýchlosť: (0,3~1) x maximálna výstupná rýchlosť.

  • Podrobné parametre

Model Prevodový pomer Maximálny výkon Krútiaci moment zastavenia Hmotnosť (KG)
Sila Krútiaci moment Hodnotená rýchlosť Spotreba vzduchu Základné Vertikálne Horizontálne
HP KW N.m Ibf. ft R.P. Mmin L/min CFM N.m Ibf. ft KG KG KG
AMP5 0.5 0.37 4.7 3.5 750 395 13.9 6.5 5.5 5.2 5.5 5.7
G1/3 13.3 9.8 250 17.8 13.1 " 11.9 12.1
G1/5 22 16.2 150 29.6 21.8
G1/10 43.5 32.1 75 59 43.5
G1/15 64.3 47.5 50 86.7 64 " 14.5 14.8
G1/20 87.2 64.4 37.5 119.5 88.2
G1/30 129.5 95.6 25 178.9 132
G1/40 171 126.2 18.5 236.1 174.2
G1/50 213.5 157.6 15 296.8 219
G1/60 256.2 189.1 12.5 358.8 264.8
G1/80 338.1 249.5 9 524.2 386.9

Schematický pôdorys:

AMP5-T (základný typ) AMP5-F (vertikálne)

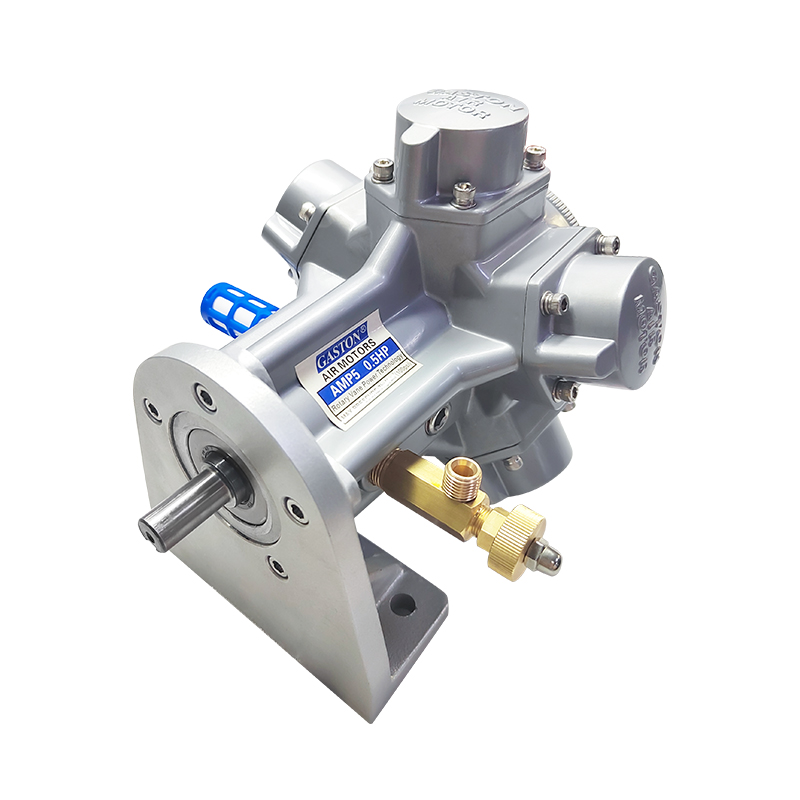

AMP5-L (horizontálne) AMP5-IEC (typ príruby)

Schéma rozdelenia produktu:

NIE Meno Množstvo NIE Meno Množstvo NIE Meno Množstvo
1 Bývanie 1 12 Tesnenie 5 23 O-krúžky 1
2 Distribučný ventil 1 13 Tesnenie tela 2 24 Kryt motora 1
3 Koncové ložisko pohonu 1 14 O-krúžky 2 25 Okrúhla príruba 1
4 Vreteno 1 15 Valčekové ložisko 1 26 Odvzdušňovacia skrutka 1
5 Polovičná pečať 1 16 Skrutka kľukového hriadeľa 1 27 Štvorcová príruba 2
6 Otvorová pružina karty 1 17 Vložka valca 5 28 Horizontálna doska 1
7 Koncové ložisko pohonu 1 18 O-krúžky 5 29 Tlmič 1
8 Poistný krúžok 1 19 Hlava valca 5 30 Tracheálna zátka 1
9 Piest 5 20 O-krúžky 5 31 Zástrčka 2
10 Spojovacia tyč 5 21 Pružinová podložka 20
11 Zastavovací špendlík 5 22 Skrutka s nástrčnou hlavou 20
