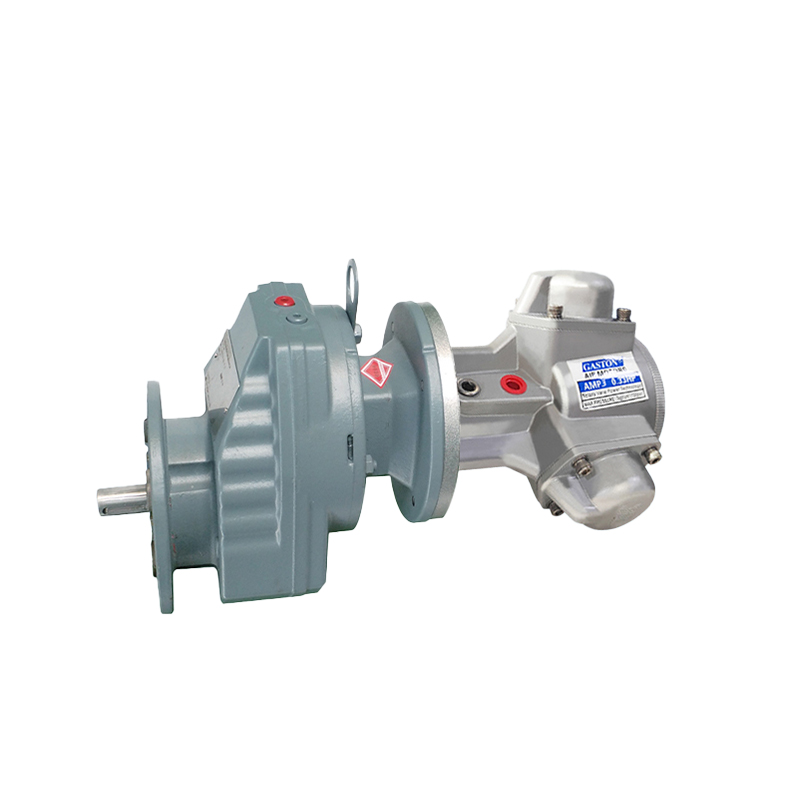

Špirálové redukčné motory AMP3-R

Parametre produktu pneumatického motora AMP3-R so závitovým prevodom:
Rozsah redukčného pomeru: 3-91, výkon: 0,25KW, konská sila: 0,18HP, krútiaci moment: 5,4-154,2N.m, otáčky naprázdno: 296-10RPM, spotreba vzduchu: 0,26m³/min, hmotnosť: 9,8-12,8KG (rôzne redukčné pomery , rôzne hmotnosti), voliteľné spôsoby inštalácie: vertikálna, horizontálna, voliteľný ručný ovládací ventil, brzda, ovládač.

Štandardné vlastnosti:
Pri použití stlačeného vzduchu ako zdroja energie pre bezpečnosť a ochranu proti výbuchu má výrobok certifikát proti výbuchu a spĺňa národné bezpečnostné normy. Špirálový reduktor používa riadiaci ventil na prepínanie spustenia, nastavenia a zastavenia a môže okamžite zmeniť smer. Motor je navrhnutý tak, aby bol uzavretý ako celok a môže byť použitý v prašnom, vlhkom a drsnom prostredí. Je široko používaný v chemickom priemysle, polovodičoch, kryštáloch, petrochémii, biochemickej technológii, továrňach na farby, automatizovaných strojoch a iných odvetviach.

Pracovné prostredie:
Kvapalina: stlačený vzduch
Pri použití tlaku: 5 kg/cm ² (70 psi)
Maximálny pracovný tlak: 6 kg/cm ² (85 psi)
Teplota okolia: -10°C~ 70°C (možno použiť len v nemrznúcom stave)
Mazací olej: IS0VG32 alebo podobný. (Je potrebné použiť dávkovač olejovej hmly, 2~3 kvapky za minútu).
Nepretržité používanie: Áno (nie je možné nepretržite prevádzkovať bez záťaže).
Odporúčaná rýchlosť: (0,3~1) x maximálna výstupná rýchlosť.

Získajte cenovú ponuku

Podrobné parametre

Montážny rozmerový výkres a rozmerová tabuľka

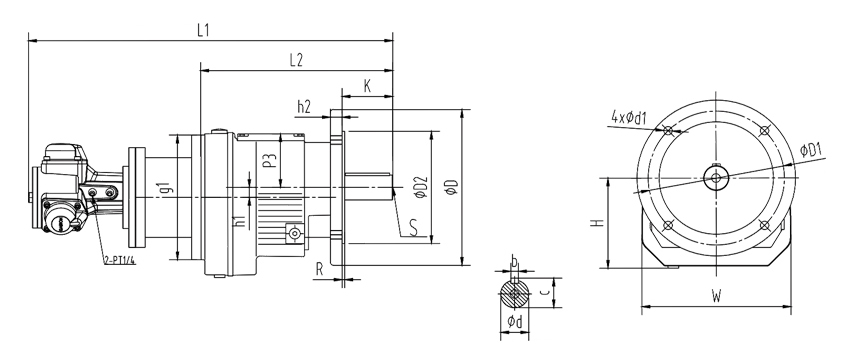

Vertikálna inštalácia

Produkt Model

Axiálny koniec časť

AMP3-RF2-G3.37

421.7
16,6"

199
7,83"

140
5,51"

115
4,53"

95
3,74"

92
3,62"

142
5,59"

3
0,12"

4.05
0,16"

9
0,35"

57
3,62"

120
4,72"

8.5
0,33"

Φ25k6
0,98"

8
0,31"

28
1,1"

M10

50
1,97"

AMP3-RF2-G5

AMP3-RF2-G10.13

AMP3-RF2-G15.63

AMP3-RF2-G26.09

AMP3-RF2-G32.47

AMP3-RF2-G55.87

AMP3-RF3-G69.33

429.7
16,92"

207
8,15"

160
6,3"

130
5,12"

110
4,33"

94
3,7"

161
6,34"

3.5
0,14"

10.1
0,4"

10
0,39”

61
2,4"

120
4,72"

9.0
0,35"

Φ25k6
0,98"

8
0,31"

28
1,1"

M10

50
1,97"

AMP3-RF3-G84.61

AMP3-RF3-G90.77

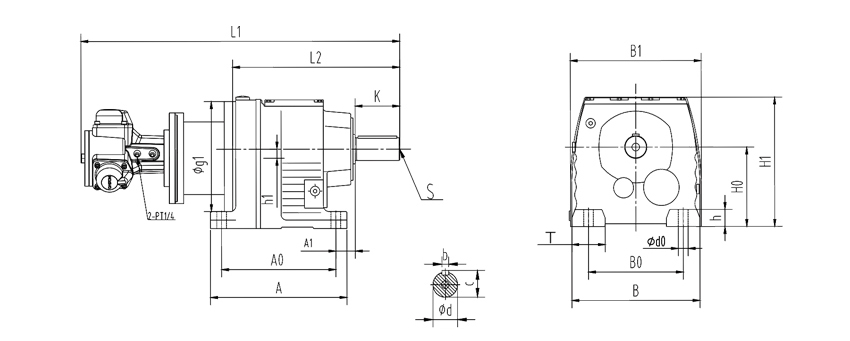

Horizontálna inštalácia

Model produktu

Axiálny koncová časť

AMP3-R2-G3.37

415.7

16.4 "

193
76"

130
5.12 "

152

5.98 "

110

4.33 "

151

5.94 "

151

5.94 "

90
3.54 "

147

5.79 "

0.98 "

3.4

0.13 "

32
1.26 "

9
0.35 "

18
0.71 "

Φ25k6

0.98 "

8
0.31 "

1,1"

M10

50
1.97 "

AMP3-R2-G5

AMP3-R2-G10.13

AMP3-R2-G15.63

AMP3-R2-G26.09

AMP3-R2-G32.47

AMP3-R2-G55.87

AMP3-R3-G69.33

423.7

167 "

201

7,9"

130

5,12"

160

6,3"

110

4.33 "

145

5.71 "

161

6034 "

90
354 "

151

5,94"

0.98 "

10.1

0. 4"

35
1.38 "

9
0.35 "

0.71 "

Φ25k6

0.98 "

8
0.31 "

1,1"

M10

50
1.97 "

AMP3-R3-G84.61

AMP3-R3-G90.77

Technický list

Produkt Model	Sila		Ohodnotené rýchlosť	Krútiaci moment		Stop Krútiaci moment		Vzduch spotreba		Hmotnosť
	(HP)	(kw)	(RPM)	(Nm)	(Ift. bt)	(Nm)	(lft. bt)	(m ³ /min)	(CFM)	(KG)
AMP3-R2/RF2-G3.37	0.25	0.18	296	5.4	4	11.2	8.3	0.26	9.19	9.8
AMP3-R2/RF2-G5			200	8	5.9	16.5	12.2
AMP3-R2/RF2-G10.13			98	16.4	12.1	34.4	25.4
AMP3-R2/RF2-G15.63			63	25.3	18.7	53.2	39.3
AMP3-R2/RF2-G26.09			38	42.1	31.1	86.2	63.6
AMP3-R2/RF2-G32.47			30	52.5	38.7	106.5	78.6			12.8
AMP3-R2/RF2-G32.47			30	52.5	38.7	106.5	78.6
AMP3-R2/RF2-G55.87			17	94.6	69.8	189.2	139.6
AMP3-R3/RF3-G69.33			14	111.9	82.6	218.5	161.3
AMP3-R3/RF3-G84.61			11	137.5	101.5	267.7	197.6
AMP3-R3/RF3-G90.77			10	154.2	113.8	304.3	224.6
