Pneumatický zdvihák HQ 50 ton

50 tonový banský pneumatický kladkostroj, pracovný tlak: 0,63 MPa, počet reťazí: 4, výstupný výkon motora: 6,3 kW, štandardná výška zdvihu je 3 metre a zdvih je možné prispôsobiť na predĺženie. Rýchlosť zdvíhania pri plnom zaťažení: 0,7M/MIN, veľkosť reťaze: 22*66MM. Pneumatický kladkostroj Gaston má 6 patentov, z ktorých každý je výhodou našej konštrukcie pneumatického kladkostroja; spojka proti preťaženiu, kladkostroj automaticky skĺzne a zastaví sa zdvíhanie, keď sa dosiahne menovitá hmotnosť; povrch hlavných komponentov pneumatického motora je ošetrený antikoróznou úpravou, ktorá nie je ľahké spôsobiť hrdzu na hlavných komponentoch pneumatického motora a spôsobiť zaseknutie motora a neotáčanie sa; plášť je odliaty z vysoko pevného materiálu s veľkou nosnosťou; vzduchový regulačný ventil je navrhnutý s kanálom s veľkým priemerom a dostatočne veľký ventilačný objem zaisťuje účinnosť zdvíhania pneumatického kladkostroja; brzdová zostava má vnútorný drážkovaný protišmykový dizajn, aby sa zabezpečilo, že brzdová doštička pneumatického zdvíhadla nespôsobí automatické skĺznutie zdvíhacej reťaze v dôsledku skĺznutia; horné a spodné háčiky sú vyrobené technológiou kovania a háčiky sú temperované a tepelne spracované, aby sa zvýšila húževnatosť háčikov, takže sa nedajú ľahko nosiť a sú odolné; spomaľovacia časť má uzavretý dizajn a je možné zaručiť, že interiér bude po dlhú dobu bez oleja a dizajn vnútorného kanála kartového zariadenia môže znížiť teplo generované trením reduktora. Väčšia výhoda je, že znižuje hluk, ktorý vytvára výfuk pneumatického motora.

Získajte cenovú ponuku

Podrobné parametre

Tlak vzduchu (PSI)	Tlak vzduchu (Mpa)	Maximálny výkon (HP)	Voľná rýchlosť (ot./mv.)	Rýchlosť pri maximálnom výkone (ot./mv.)	Krútiaci moment pri maximálnom výkone (N M)	Spotreba plynu pri maximálnom výkone (m³/min)	Zastavovací krútiaci moment a spúšťací krútiaci moment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %

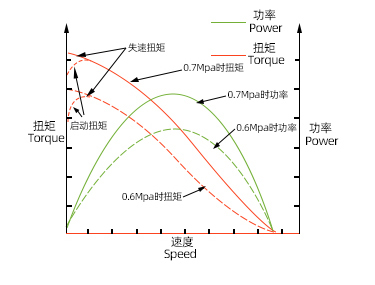

Obrázok ukazuje typický priebeh krútiaceho momentu a výkonu pneumatického motora pri dvoch rôznych tlakoch vzduchu. Otáčky, krútiaci moment a výkon motora klesajú so znižovaním tlaku vzduchu.	Obrázok znázorňuje krivky krútiaceho momentu a otáčok pneumatického motora pri dvoch rôznych tlakoch vzduchu. Otáčky a krútiaci moment motora klesajú so znižovaním tlaku vzduchu. Krútiaci moment výrazne klesá, zatiaľ čo otáčky motora mierne klesajú s poklesom tlaku.

Pneumatický zdvihák		Jednotka	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Tlak vzduchu	Mpa	0.6
	Načítať	Tony	25	30	37	50	75	100
	Počet reťazí	koreň	2	2	3	4	3	4
	Výstupný výkon motora	KW	6.3	6.3	6.3	6.3	9	9
	Výška zdvihu	M	Štandardná výška je 3 metre
	Rýchlosť zdvíhania plnej záťaže	Meter/minúta	1.2	1	0.7	0.7	0.55	0.4
	Rýchlosť zdvíhania naprázdno	Meter/minúta	2.4	2.3	1.7	1.2	1.3	1
	Rýchlosť zostupu pri plnom zaťažení	Meter/minúta	2.6	2.8	2	1.5	1.2	1
	Spotreba plynu pri plnom zaťažení - zvýšená	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Spotreba plynu pri plnom zaťažení - dole	m³/min	5.5	5.5	5.5	5.5	6	6
	Veľkosť reťaze	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Hmotnosť reťaze	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Štandardná hmotnosť (výška zdvihu 3 m)	kg	510	520	860	935	1750	1800
	Dĺžka vzduchového potrubia regulátora	m	Štandardná dĺžka je 3 metre
	Hluk pri plnom zaťažení - zvýšený	DB	78	78	78	78	78	78
	Hluk pri plnom zaťažení – dole	DB	82	82	82	82	85	85
	Trachea konektor	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Veľkosť vzduchového potrubia (vnútorný priemer)	mm	35	35	35	35	35	35

Chodiace auto	Výkon motora	kw	3	3	3	3
	Menovitá rýchlosť zaťaženia	m/min	5	3	3	3
	Spotreba vzduchu motora	m/mim	2.5	2.5	2.5	2.5
	Trachea konektor	in	G3/4	G3/4	G3/4	G3/4
	Veľkosť vzduchového potrubia (vnútorný priemer)	mm	19	19	19	19
	Hmotnosť (vozík)	kg	136	136*2	136*2	247*2

Model	Jednotka	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minimálna vzdialenosť	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
